FSTH-UNEOS05

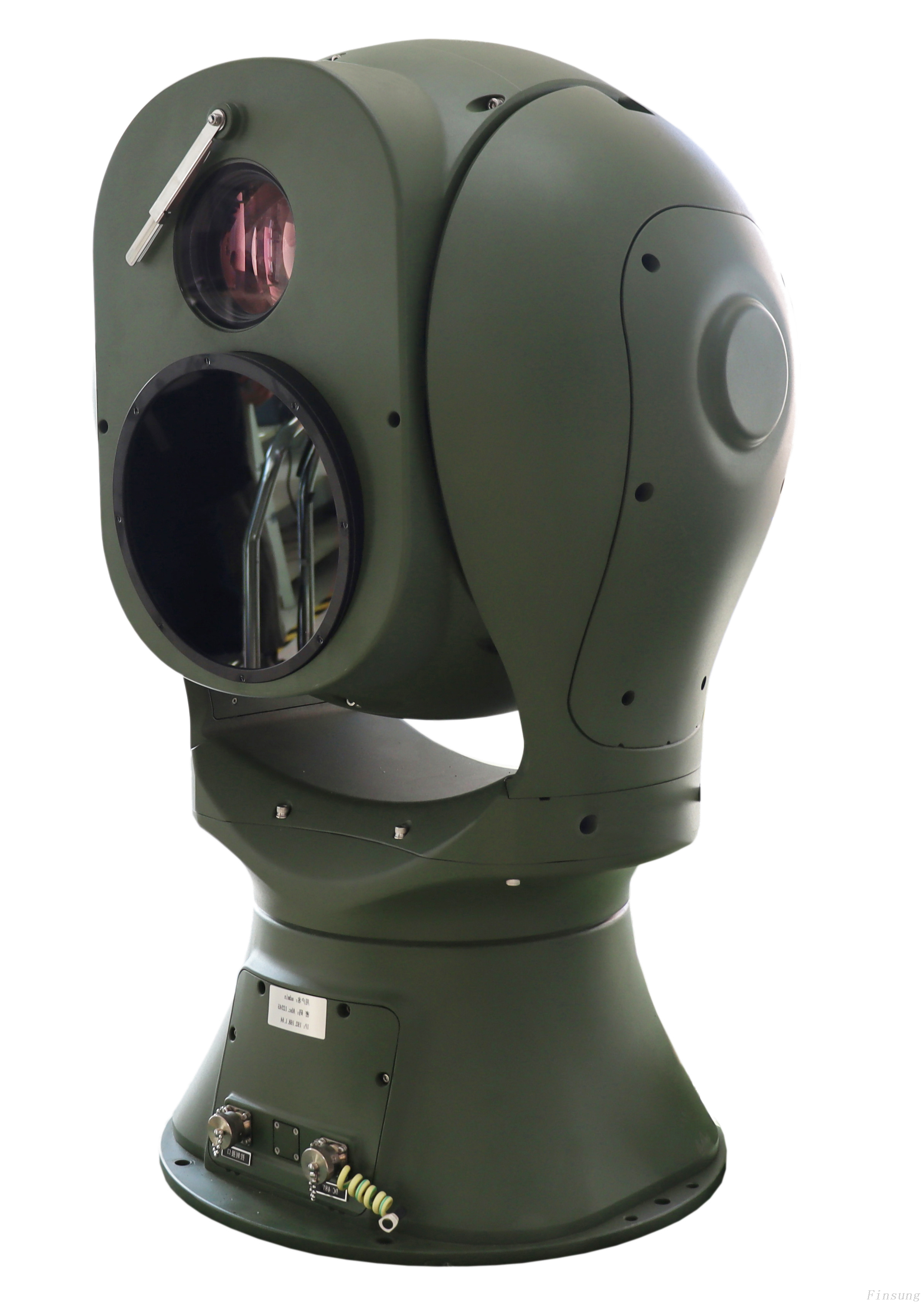

1. Introducción del producto
Fanshuang Technology ha creado de forma independiente este sistema fotoeléctrico de detección y seguimiento. Es una configuración de vigilancia electroóptica de vanguardia, personalizada para reforzar la defensa a baja altitud en puntos vitales. Estos lugares incluyen instalaciones militares, plantas nucleares y químicas, regiones fronterizas y costeras, lugares de reunión, edificios de oficinas, instalaciones penitenciarias y aeropuertos. Equipado con una cámara de luz visible de alta definición y una cámara termográfica, forma una unidad de detección multiespectral. Cuando se combina con componentes de monitoreo y reconocimiento de objetivos impulsados por IA, el sistema puede detectar, monitorear, analizar y enviar alertas de manera eficiente sobre drones civiles pequeños y medianos de ala giratoria y de ala fija. La plataforma óptica puede funcionar sola o con radar, detectores de espectro pasivos e inhibidores, formando una red automatizada de defensa con drones. Esto garantiza una protección confiable, las 24 horas del día, los 7 días de la semana, en cualquier condición climática, en áreas clave.
El producto adopta una forma esférica, lo que le permite resistir fuertes vientos, minimizar las sacudidas y garantizar imágenes estables y claras. Su diseño superior e inferior divididos permite un embalaje y transporte por separado. Esto dispersa el peso y mejora significativamente la transportabilidad en terrenos complejos. La configuración modular permite mezclar y combinar de manera flexible canales de detección y configuraciones ópticas según las demandas del cliente. Esto garantiza la detección, identificación y reconocimiento en diversas condiciones como oscuridad total, niebla, lluvia y nieve. Construido mediante un proceso de fundición a presión integrado, el producto cuenta con una robusta rigidez estructural, es liviano, está bien sellado y está lleno de nitrógeno. Todo el sistema cumple con el estándar de protección IP67, lo que garantiza un funcionamiento confiable a largo plazo en entornos exteriores hostiles.
2.Características del producto
Gran capacidad de carga: el dispositivo puede contener cámaras de luz visible de enfoque largo, cámaras termográficas de gran apertura, telémetros láser opcionales, sistemas de posicionamiento/navegación, brújulas electrónicas, etc., lo que permite observar objetivos a distancias ultralargas.
Amplio espectro de detección: al combinar luz visible de alta definición e imágenes térmicas refrigeradas, este sistema aprovecha las ventajas de la detección multibanda. Integra métodos de detección activos y pasivos, converge y fusiona múltiples fuentes de datos para garantizar que no se pierda ningún objetivo, satisfaciendo las necesidades de monitoreo en entornos diurnos y nocturnos en cualquier clima.
Rápida velocidad de reposicionamiento: con una velocidad de rotación de hasta 120°/s y una aceleración de hasta 150°/s², garantiza un inicio/parada rápidos y un funcionamiento suave, ideal para capturar y rastrear objetivos que se mueven rápidamente.
Amplio rango de cobertura: ofrece un rango de rotación de azimut de 0° a 360° y un rango de rotación de inclinación de -90° a +90°, logrando una detección completa y una cobertura dimensional completa sin puntos ciegos.
Alta precisión de control: Equipado con codificadores de ángulo de precisión sin contacto y un sistema de servocontrol de circuito cerrado de alta precisión, logra una precisión de posicionamiento de hasta 0,005°. La unidad de procesamiento de imágenes de alto rendimiento combinada con un mecanismo de control de enfoque de alta precisión garantiza un enfoque automático preciso.
Excelente rendimiento de seguimiento: con algoritmos avanzados de captura y seguimiento de objetivos y un módulo de seguimiento automático, puede rastrear objetivos de manera constante durante vuelos rápidos y cambios de dirección, respaldado por un servocontrol de alta precisión.
Alto grado de inteligencia: admite detección de intrusiones, detección de movimiento y otros comportamientos anormales. Puede clasificar y reconocer objetivos como humanos, vehículos, drones y aves, y tiene características como alertas de puntos calientes, enlace de radar y posicionamiento con zoom 3D, mejorando así significativamente las capacidades no tripuladas, automatizadas y basadas en información del sistema.
Múltiples protecciones proactivas: incluye una sólida protección de la fuente de calor, monitoreo de la temperatura interna y descongeladores industriales direccionales para mejorar la confiabilidad del sistema.
Fuerte adaptabilidad ambiental: fabricado con materiales de aleación de aluminio de alta resistencia y con tecnología de doble capa interna y externa de tres pruebas, tiene una clasificación de protección IP67, lo que lo hace resistente a la lluvia, el polvo, la corrosión y las interferencias electromagnéticas, y adecuado para uso a largo plazo en ambientes exteriores hostiles.
Artículo | GD55W-FX |
| Bajo una visibilidad atmosférica ≥ 20 km, una humedad ≤ 50% RH y una diferencia de temperatura > 6K, el sistema logra las siguientes distancias de detección, seguimiento y reconocimiento para diferentes objetivos de drones:
Para un objetivo de drone que mide 0,3 m × 0,3 m: - Luz visible: - Distancia de detección: ≥ 4000 m - Distancia de seguimiento: ≥ 4000 m - Distancia de reconocimiento: ≥ 3000 m - Imagen térmica: - Distancia de detección: ≥ 4000 m - Distancia de seguimiento: ≥ 4000 m - Distancia de reconocimiento: ≥ 3000 m
Para un objetivo de drone que mide 3500 mm × 500 mm: - Luz visible: - Distancia de reconocimiento: ≥ 10000 m - Imagen térmica: - Distancia de reconocimiento: ≥ 15000 m |
Imágenes térmicas infrarrojas | 1 detector: matriz de plano focal infrarrojo de telururo de mercurio y cadmio (MCT) enfriado 2. Rango espectral: 3,7 µm a 4,8 µm 3. Resolución: 640 × 512 4. NETD: Mejor que 20 mK 5. Distancia focal de la lente: 90 a 1100 mm, lente con zoom continuo de 12x 6. Tiempo de inicio: ≤ 8 minutos (a temperatura normal) 7. Control de lentes: zoom motorizado, enfoque manual/automático 8. Mejora de imagen: tecnología de mejora de detalles de imagen digital SDE (Scene Detail Enhancement) 9. Polaridad y color falso: opciones para paletas de colores negro intenso, blanco intenso y varias paletas de colores falsos. 10. Ajuste de imagen: brillo, contraste y corrección de gamma 11. Formato de codificación: H.264/H.265/MJPEG 12. Soporte para la función de protección de alta luz |
Luz visible de alta definición | 1. Sensor: CMOS de 1/1,8″ con calidad de luz estelar con ICR (eliminación de corte por infrarrojos) para cambio automático de color del día a la noche 2. Resolución: 2688 × 1520 3. Velocidad de fotogramas: 50 Hz 4. Sensibilidad de iluminación: - Modo de color: 0,002 lux - Modo blanco y negro: 0,0002 Lux 5. Formato de codificación: H.264, H.265, MJPEG 6. Mejora de la imagen: Admite amplio rango dinámico (WDR), fuerte supresión de luz, estabilización electrónica de imagen, reducción de ruido digital 3D y balance de blancos automático 7. Lente: lente con zoom motorizado de alta definición de 12,5 a 775 mm 8. Penetración de niebla: admite penetración de niebla de modo dual óptico y electrónico |
Servogiratorio | 1. Estructura: Esférica, de doble marco de dos ejes 2. Ventanas gráficas: Ventanas gráficas duales, capaces de montar dos sensores de longitud de onda diferentes simultáneamente 3. Rango horizontal: rotación continua N×360°, con bloqueo mecánico cuando está apagado 4. Rango de inclinación: -90° a +90°, con función de límite suave y ajustes programables 5. Velocidad de rotación: - Horizontal: 0,01° a 120°/s - Inclinación: 0,01° a 120°/s - Velocidad horizontal máxima: ≥ 200°/s 6. Aceleración: - Horizontal: 150°/ s² - Inclinación: 150°/ s² 7. Adaptación de velocidad: detección inteligente de velocidad variable, admite adaptación de velocidad de longitud focal de la lente 8.Método de accionamiento: accionamiento directo mediante un motor síncrono de imanes permanentes de tierras raras de alto par, que permite un arranque y parada de alta velocidad. 9. Precisión de posicionamiento: mejor que 0,005° 10. Tiempo de posicionamiento: ≤ 2 segundos (para un rango de 90 grados) 11. Configuración de punto cero: admite la configuración de puntos cero tanto para el eje horizontal como para el de inclinación. 12. Presets: ≥ 2048 posiciones preestablecidas 13. Escaneo de ruta: Admite patrulla de puntos preestablecidos, patrulla día-noche, escaneo lineal, escaneo de cuadros y escaneo de cáscara de manzana, con velocidad de escaneo ajustable 14. Protección del motor: Protección contra atascos en el tocadiscos para una alta confiabilidad |
Sistema de seguimiento | 1. Método de seguimiento: seguimiento de hardware integrado en el front-end. 2. Modos de seguimiento: seguimiento manual y automático, admite conexión de radar. 3. Conmutación de vídeo: luz visible HD digital/conmutación de vídeo infrarrojo digital durante el seguimiento. 4. Funciones de seguimiento: algoritmos de seguimiento múltiples integrados, admite detección de múltiples objetivos, captura automática, zoom automático durante el seguimiento, visualización en tiempo real de la trayectoria del objetivo, oclusión anti-corto plazo, seguimiento tanto manual como automático, admite seguimiento vinculado al radar. Admite el reconocimiento de objetivos durante el seguimiento, admite el seguimiento de reconocimiento, adaptable a la puerta de seguimiento vacía, tamaño del cuadro de seguimiento adaptable según el tamaño del objetivo. 5. Pantalla de seguimiento: Cuenta con una pantalla de descripción general del objetivo, posición de descripción general ajustable, admite visualización de aumento de objetivos de 2x, 4x y 8x. |
Análisis inteligente | 1. Unidad de procesamiento integrada de 16 TOPS. 2. Método de implementación: módulo de análisis inteligente integrado en el front-end. 3. Detección de comportamiento anormal: admite el reconocimiento de objetivos; admite detección de intrusión de región, detección de cruce de límites, detección de movimiento, etc. 4. Reconocimiento de clasificación: admite el reconocimiento de clasificación de objetivos como humanos, vehículos, drones, aves, etc. (requiere asistencia con el conjunto de datos proporcionada por el cliente). |
Adaptabilidad mental -del entorno. | 1. Temperatura de funcionamiento: -40°C a 60°C, Temperatura de almacenamiento: -45°C a +70°C 2. Humedad: 95% HR 3. Protección contra sobretensiones: potencia 4000 V, señal de comunicación 2000 V 4. Resistencia a la niebla salina: pH 6,5-7,2, prueba continua de niebla salina durante 96 horas, permanece operativa 5. Vibración: Cumple con los requisitos para el entorno de transporte de camiones por carretera según GJB150A.16 6. Clasificación de protección: IP67 |
Funciones mejoradas | 1. Gestión de salud: admite autoprueba de encendido, consulta de estado y retroalimentación de códigos de falla. Admite consultas sobre el estado del hardware, como luz visible, componentes de imágenes térmicas, motores horizontales y de paso, temperatura del chip y tiempo de funcionamiento. 2. Transmisión de datos: Capaz de retroalimentación en tiempo real/consulta del campo de visión de la lente, relación de aumento, valores de ZOOM/ENFOQUE y ángulo de giro/inclinación. Admite funciones de posicionamiento y retroalimentación en tiempo real/consulta para ángulos horizontales y de inclinación. 3. Actualización y mantenimiento: Admite funciones de reinicio remoto y actualización remota, lo que facilita el mantenimiento del sistema. |
Observaciones | 1. Interfaz de red: 1 puerto Ethernet adaptable de 100M/1000M. 2. Protocolos de red: Admite TCP/IP, HTTP, RTP, RTSP, PPPoE, DNS, FTP. También admite protocolos de red como ONVIF 2.0, GB28181. 3. Fuente de alimentación: CA 220 V ±20 %, 50 Hz. 4. Consumo de energía: Máximo ≤600W, Estable ≤150W. 5. Dimensiones: Diámetro Ф 565 mm × Alto 880 mm. 6. Peso total: ≤110 kg. |

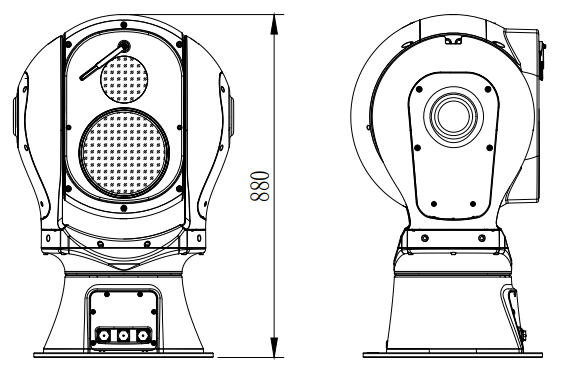

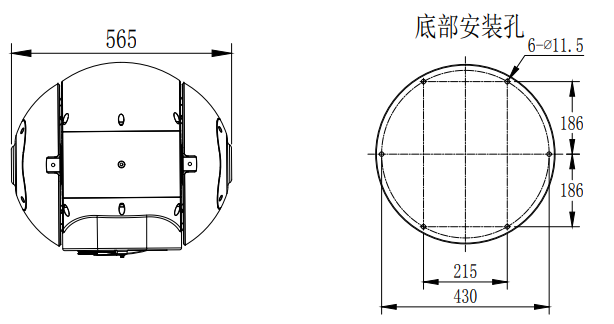

4. Dimensiones
5. Casos de aplicación
Se aplica principalmente a la seguridad y defensa de corto alcance en puntos cruciales como bases militares, aeropuertos, prisiones, sectores nucleares y químicos, defensa fronteriza y costera, centros de conferencias, edificios de oficinas, campos petroleros y depósitos de petróleo.
En los últimos años sus usos típicos en aeropuertos militares y civiles son los siguientes:
Sistemas Anti-UAV (C-UAS):
En 2019, se utilizó en el Aeropuerto Internacional Chengdu Shuangliu y para el Desfile de Seguridad del Día Nacional.
En 2020, se aplicó en el Aeropuerto Internacional de Hong Kong y en el Aeropuerto Internacional Daxing de Beijing.
En 2021, se utilizó en la Defensa Aérea Civil C - UAS en Hefei y para la seguridad anti-UAV durante el centenario del CPC.
En 2022, proporcionó apoyo de seguridad C - UAS a baja altitud para una unidad de Beijing y se utilizó en operaciones anti-UAV en Hong Kong BD.
En 2023, se adoptó en las operaciones C-UAS montadas en vehículos y Anti-UAV de Azerbaiyán en Australia BD.

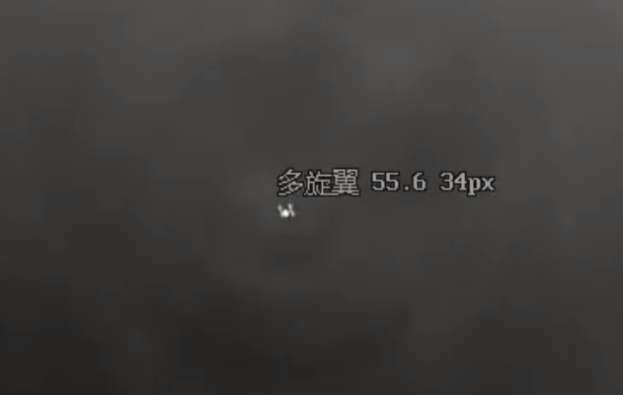

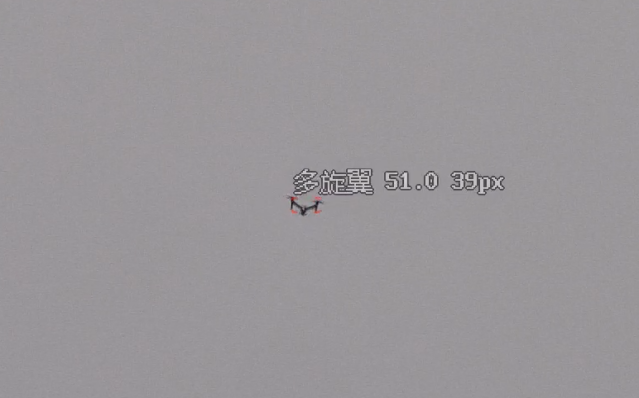

Reconocimiento y seguimiento de imágenes térmicas y de luz visible.

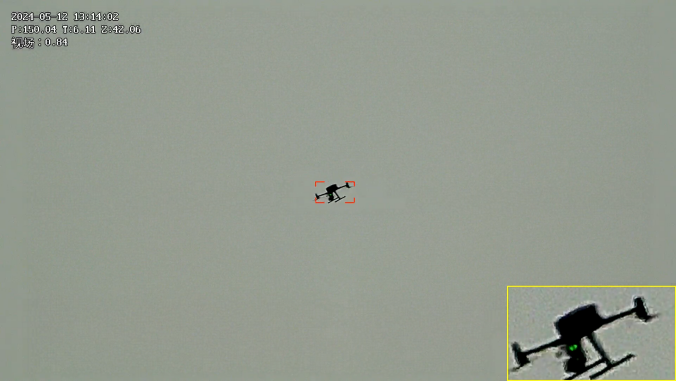

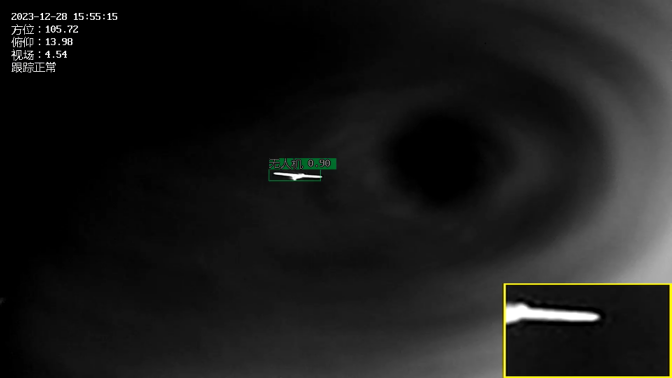

Seguimiento de reconocimiento de ala fija, multirotor, pantalla de descripción general

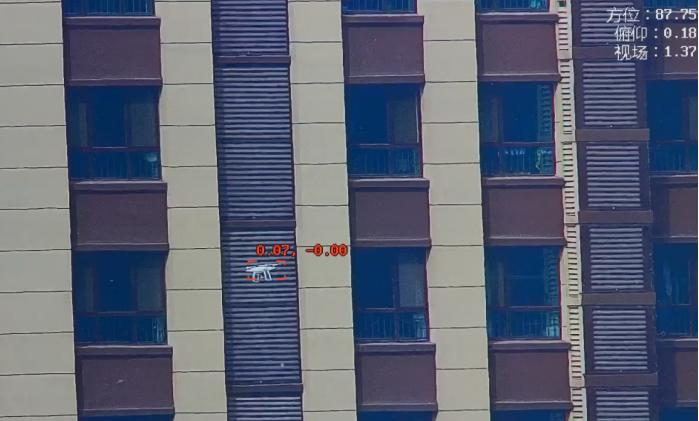

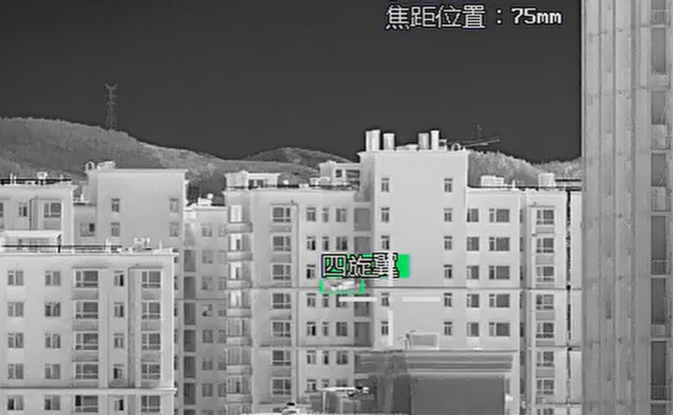

reconocimiento de fondo complejo, seguimiento

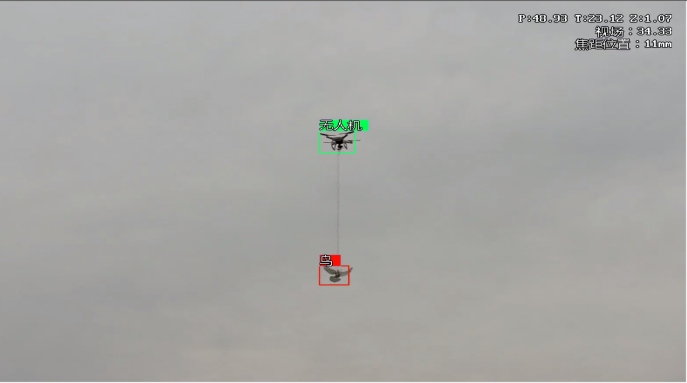

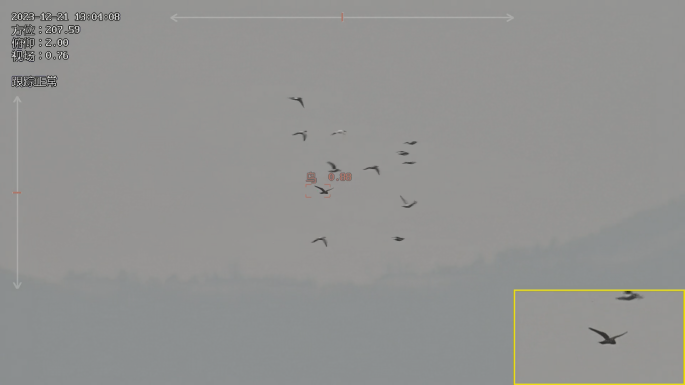

identificación de aves, seguimiento

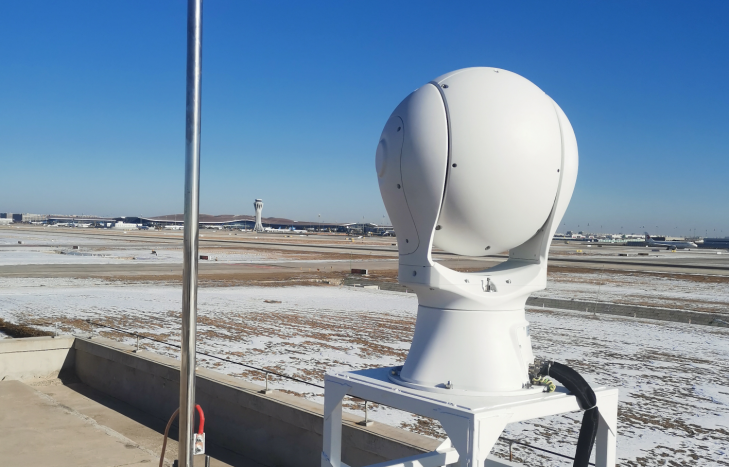

Proyecto aeroportuario anti-UAV

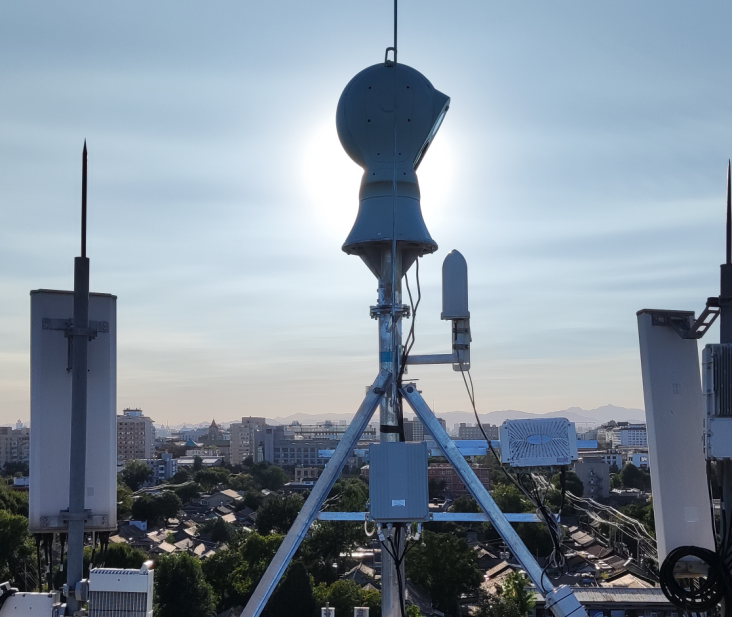

Proyecto anti-UAV de vigilancia de punto fijo

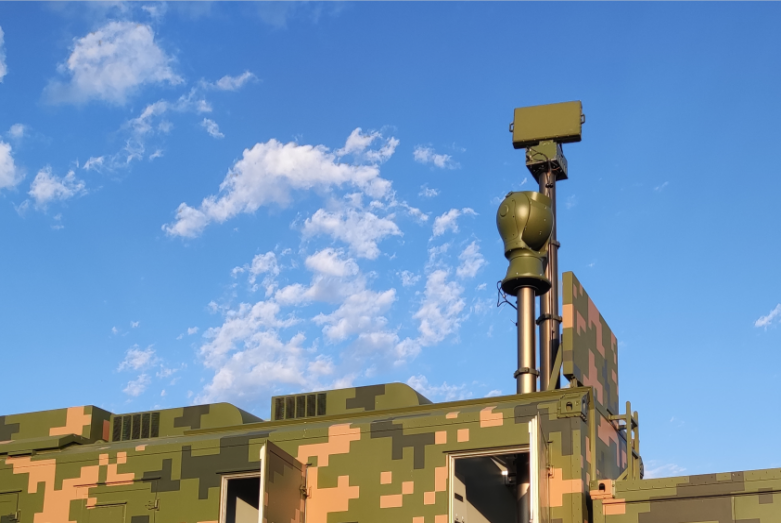

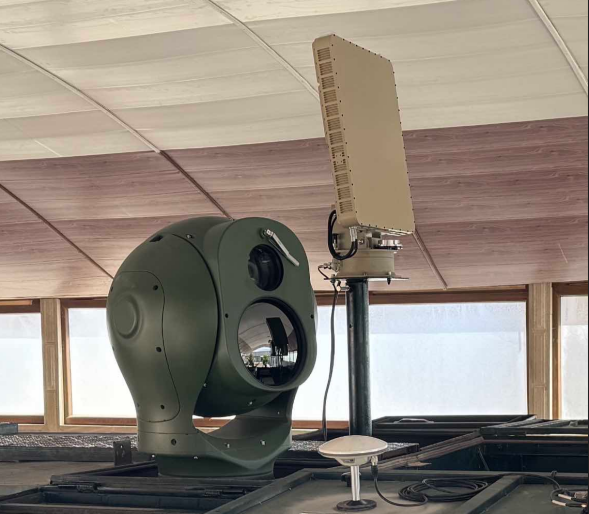

Sistema anti drones montado en vehículos

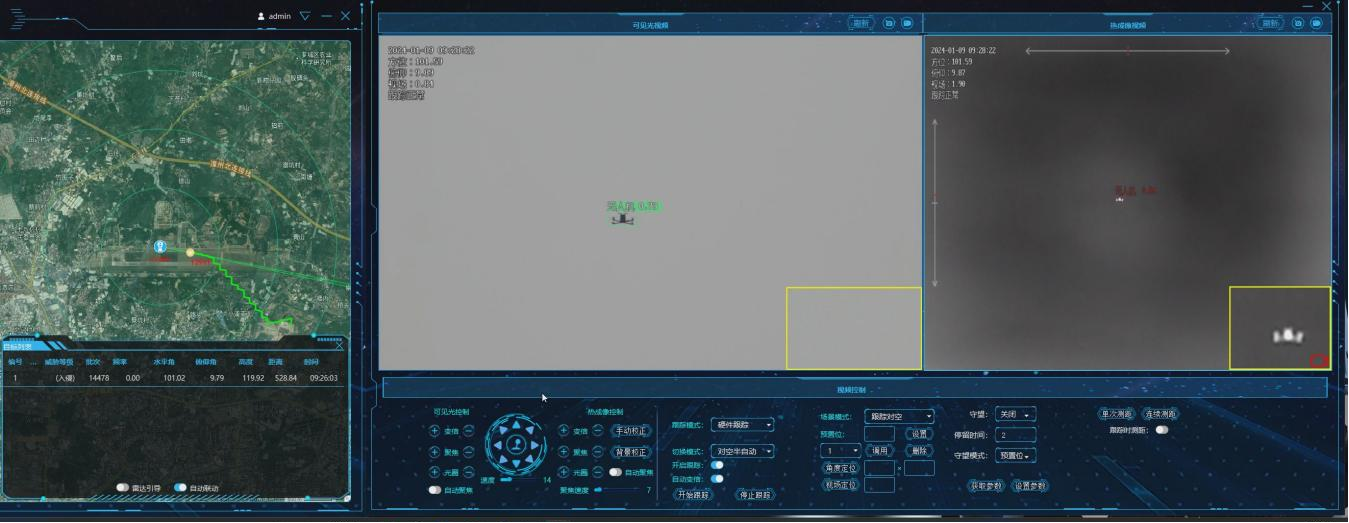

El proyecto anti-drones en un aeropuerto militar

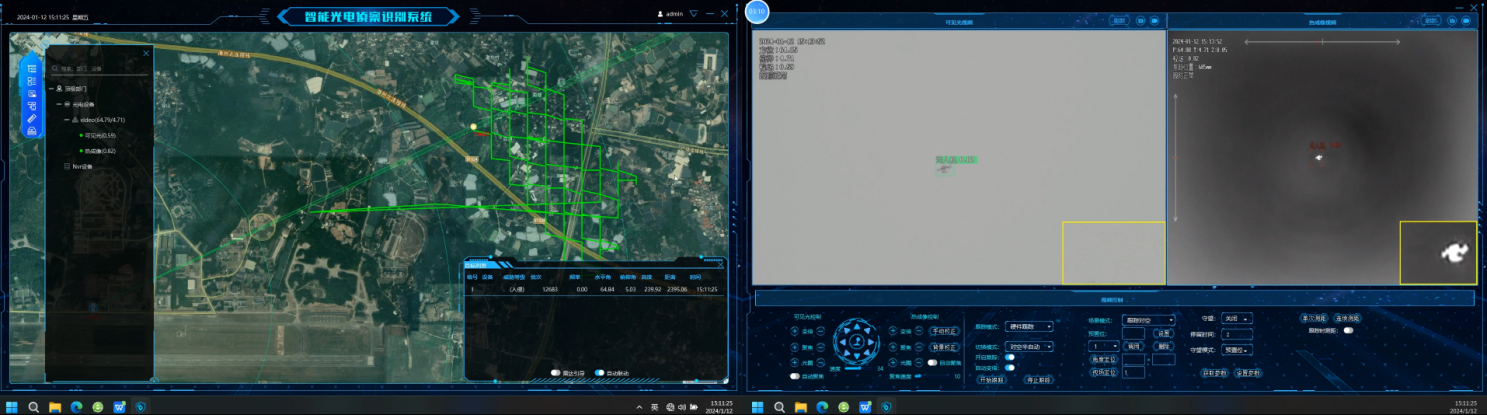

Topografía y mapeo, detección y seguimiento de drones

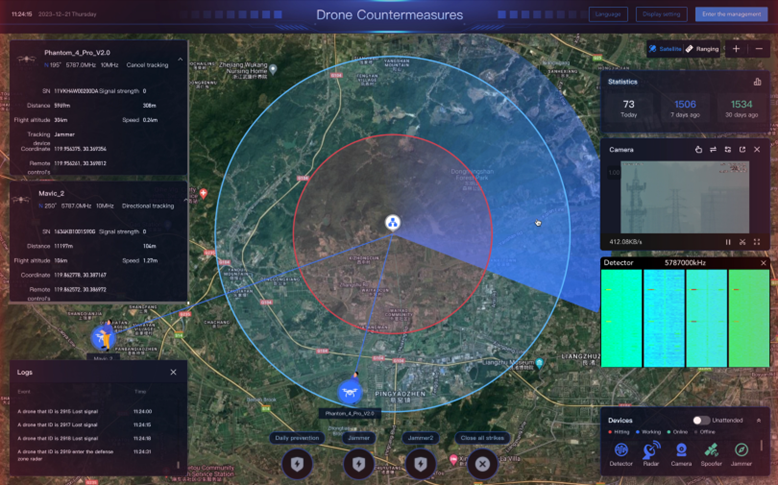

Plataforma de gestión
