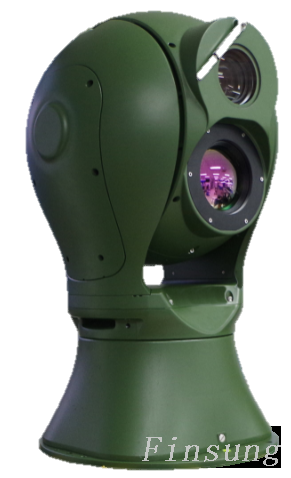

FSTH-UNEOS03
1 Introducción del producto
La torreta óptico-electrónica FSTH-UNEOS03, desarrollada independientemente por la tecnología Fanshuang, está diseñada para la seguridad a baja altitud en ubicaciones clave como bases militares, instalaciones nucleares y bioquímicas, defensa fronteriza, centros de conferencias, edificios de oficinas, prisiones y aeropuertos. Integra sistemas óptico-electrónicos de detección y seguimiento, con cámaras visibles de alta definición y módulos de imágenes térmicas no refrigerados en múltiples espectros. Con módulos inteligentes de detección y seguimiento de objetivos, detecta, rastrea, identifica y alerta eficazmente a drones civiles de ala fija y rotativa de tamaño pequeño y mediano de consumo.
La torreta óptico-electrónica puede funcionar de forma independiente o junto con equipos de radar, dispositivos pasivos de detección de espectro y equipos de interferencia de radio para formar un sistema de defensa automática de drones. Garantiza la seguridad a baja altitud en lugares clave de día y de noche, en todas las condiciones climáticas.
Este producto adopta un diseño esférico, resistente a vientos fuertes, con baja fluctuación e imágenes estables y claras. El diseño dividido superior e inferior permite un embalaje y transporte independientes, dispersando el peso y mejorando la transportabilidad en terrenos complejos. El diseño modular permite una configuración flexible de canales de detección y configuraciones ópticas según las necesidades del cliente, cumpliendo con los requisitos de detección, identificación y reconocimiento en diversas condiciones climáticas, incluidas oscuridad, niebla, lluvia y nieve.
Utilizando procesos integrados de fundición a presión y moldeado, la torreta cuenta con una fuerte rigidez estructural, peso ligero, excelentes propiedades de sellado y protección llena de nitrógeno. Toda la unidad alcanza una clasificación de protección IP67, lo que garantiza un funcionamiento confiable en entornos exteriores hostiles durante períodos prolongados.
2 características del producto
Fuerte capacidad de carga: capaz de acomodar cámaras de luz visible de gran aumento y cámaras termográficas de gran apertura para lograr una observación de objetivos de largo alcance.
Amplio espectro de detección: integra luz visible de alta definición e imágenes térmicas de onda larga. Las ventajas complementarias de la detección de doble banda, la detección activa y pasiva combinada y la convergencia del procesamiento de fusión de datos de múltiples fuentes permiten detectar objetivos durante todo el día y en cualquier condición climática, lo que garantiza necesidades de monitoreo integrales.
Velocidad de respuesta rápida: velocidad de rotación de hasta 80°/s y aceleración de hasta 1 20°/ s² , lo que permite una captura y seguimiento rápidos de objetivos en movimiento con operaciones de inicio y parada rápidas.
Amplia cobertura: rango de rotación horizontal de 0° a 360° y rango de rotación vertical de -90° a +90°, logrando una cobertura integral sin puntos ciegos.
Alta precisión de control: utiliza codificadores de ángulo de precisión combinados con sistemas de servocontrol de circuito cerrado de alta precisión, logrando una precisión de posicionamiento de hasta 0,0 2°. Equipado con una unidad de procesamiento de imágenes de alto rendimiento y un mecanismo de control de enfoque de alta precisión, que permite un enfoque automático preciso.
Rendimiento de seguimiento superior: incorpora varios algoritmos avanzados de seguimiento y captura de objetivos diseñados con un módulo de seguimiento automático, complementado con un servocontrol de alta precisión, lo que garantiza un seguimiento estable con una precisión de seguimiento de ±0,5 mrad durante vuelos rápidos y procesos de cambio de dirección.
Alto grado de inteligencia: con un software de gestión backend de desarrollo propio, implementa sin esfuerzo funciones como alarmas de puntos de acceso, alarmas de intrusión de área, alarmas de cruce de límites, seguimiento de objetivos, identificación de objetivos pequeños de largo alcance, enlace de radar, unión panorámica y posicionamiento con zoom 3D, mejorando significativamente el nivel no tripulado, automático e informatizado del sistema.
Múltiples protecciones redundantes: el monitoreo de la temperatura interna y los descongeladores industriales direccionales mejoran la confiabilidad del sistema.
Fuerte adaptabilidad ambiental : la cámara de bolas sellada llena de nitrógeno logra un índice de protección IP67, recubrimientos resistentes a la corrosión de alto rendimiento en la carcasa exterior y una selección de conectores altamente resistentes a la corrosión, lo que garantiza un funcionamiento estable a largo plazo del producto en entornos exteriores hostiles.
3 Parámetro principal
Artículo | FSTH-UNEOS03 |
Distancia de funcionamiento | Visible≥3000m ，Identificación≥3000m 。Térmico≥1500m ，Identificación≥500m。 |
Imagen térmica | 1. Detector: detector de matriz de plano focal de VOx (óxido de vanadio) no refrigerado de sexta generación 2. Longitud de onda: 8 a 14μm 3. NETD (diferencia de temperatura equivalente al ruido): 40 mK (@25 ℃ F1.0) 4. Lente: 31 a 155 mm 5. Control de lente: zoom eléctrico; enfoque manual/automático, algoritmo de enfoque activo adaptativo 3A, admite múltiples modos de disparo, preciso y de alta velocidad; Modo 3CAM con estructura óptica AS+DOE, alta transmitancia infrarroja, sin desenfoque ni pequeña desviación del eje durante el zoom 6. Mejora de imagen: tecnología de mejora de imagen digital SDE (mejora de detalles espaciales), mejora los detalles de la imagen, admite ajuste de mejora de imagen térmica de 255 niveles. 7. Polaridad de pseudocolor: 16 modos de imagen de pseudocolor, incluida la polaridad negro intenso/blanco intenso 8. Parámetros de imagen: ajuste automático de ganancia AGC (control automático de ganancia), brillo, ajuste de contraste 9. Zoom digital: zoom continuo de 1,0 a 8,0 × (tamaño de paso 0,1), admite zoom de relé óptico-electrónico, admite vista global de ojo de águila 10. Escala de medición de distancia: admite escala de medición de distancia 11. Corrección de píxeles incorrectos: admite la función de corrección de píxeles incorrectos 12. Corrección de imagen: admite corrección manual, corrección de fondo, intervalo de corrección automática y parámetros de corrección gamma ajustables. 13. Fuerte protección contra la luz: soporta resistencia a los daños causados por la luz solar 14. Matriz de detectores: 640×512 15. Campo de visión: 20°×15° a 4°×3° |
luz visible | 1. Tipo de sensor: CMOS retroiluminado con iluminación ultrabaja y calidad de luz estelar 2. Iluminación mínima: Color: 0,0005 Lux; Blanco y negro: 0,0001 lux; 0 Lux (IR ENCENDIDO) 3. Lente: zoom eléctrico de alta definición de megapíxeles de 12,5 a 775 mm; Enfoque manual/automático, algoritmo de enfoque activo adaptativo 3A 4. Procesamiento de imágenes: Admite balance de blancos, obturador electrónico, acumulación de fotogramas, compensación de contraluz, fuerte supresión de luz, reducción de ruido digital 2D/3D, estabilización de imagen electrónica, amplio rango dinámico 5. Transmisión de tipo día/noche: ventana espectral amplia de luz visible de 0,4-0,75 um y ventana óptica de doble paso independiente de ventana espectral de infrarrojo cercano de 0,8-0,95 um, lo que mejora la relación señal-ruido de la luz de imagen y la luz parásita 6. Admite la penetración de niebla electrónica y óptica 7. Análisis inteligente: Admite detección de intrusiones, detección de cruces, detección de entrada/salida de áreas, detección de movimiento, detección de merodeo |
'Audio y vídeo' | 1. Resolución térmica: Admite 1920×1080, 1280×1024, 1280×960, 1024×768, 1280×720, 704×576, 640×512, 640×480, 400×300, 384×288. 2. Resolución de luz visible: 1920×1080, 1280×1024, 1280×960, 1024×768, 1280×720, 704×576. 3. Codificación de vídeo: H.265/H.264/MJPEG, admite múltiples transmisiones. 4. Velocidad de bits de vídeo: 32 Kbps a 16 Mbps. 5. Codificación de audio: G.711A/ G.711U/G726. 6. Inversión de imagen: Horizontal, vertical, diagonal. 7. Configuración de OSD: admite nombre de canal, hora; la imagen térmica admite configuraciones de visualización OSD para dirección de giro/inclinación, ángulo de campo de visión y enfoque; admite la configuración del nombre de la posición preestablecida. |
Función mejorada | 1. Fuerte protección contra la luz: compatible, con función de protección solar para evitar quemaduras solares. 2. Calibración de temperatura: el diseño no térmico garantiza una claridad de imagen que no se ve afectada por la temperatura. 3. Modos de escena: Admite múltiples configuraciones de escena para adaptarse a diferentes aplicaciones ambientales. 4. Ajuste de enfoque automático: admite el ajuste remoto de los parámetros de precisión del enfoque automático para adaptarse a diferentes escenas. 5. Patrullas diurnas/nocturnas: Patrullas diurnas y nocturnas con diferentes grupos preestablecidos; Patrullas 1-40 durante el día, 41-80 durante la noche. Cambia automáticamente entre día y noche según la sensibilidad a la luz para adaptarse a diferentes escenas espacio-temporales. 6. Servo de lente: Admite posiciones preestablecidas de lentes, retroalimentación de distancia focal y funciones de posicionamiento de distancia focal. 7. Memoria de apagado: admite la recuperación de posiciones antes del apagado, estado de punto preestablecido, estado de patrulla y estado de escaneo de línea. 8. Gestión de vida completa: la función de registro del índice de salud admite el tiempo de trabajo, el recuento de obturadores, la temperatura de funcionamiento, las temperaturas extremas, etc. 9. Mantenimiento remoto: Incluye funciones de consulta de fallas, autodiagnóstico y reinicio remoto; Actualización en línea y actualización remota. 10. Archivos de configuración: admite la importación y exportación de archivos de configuración. |
Servogiratorio | 1. Estructura: forma libre esférica, multidimensional, baja resistencia al viento, fuerte capacidad antivibración, capaz de soportar vientos de hasta Fuerza 12. 2. Diseño de dos ejes y dos marcos con configuración dividida superior e inferior para un embalaje independiente y un montaje rápido. 3. Ventanas: Ventanas dobles/triples, capaces de alojar simultáneamente 2/3 tipos de sensores de banda, con limpiaparabrisas incorporado. 4. Rango horizontal: rotación continua N×360°, con bloqueo mecánico después del apagado. 5. Rango vertical: -90° a +90°, con función de límite suave, programable. 6. Velocidad de rotación: Horizontal de 0,01° a 80°/s, Vertical de 0,01° a 60°/s. 7. Aceleración: Horizontal 100°/ s² , Vertical 100°/ s². 8. Adaptación de velocidad: función de detección inteligente de velocidad variable, admite velocidad adaptable para la distancia focal de la lente. 9. Modo de accionamiento: accionamiento directo con motor síncrono de imán permanente de tierras raras de alto par, capacidad de arranque/parada rápida. 10. Precisión de posicionamiento: Mejor que 0,02°. 11. Tiempo de posicionamiento: Menos de 4 segundos. 12. Configuración de punto cero: Admite la configuración de puntos cero horizontales y verticales. 13. Patrulla de posición preestablecida: 256 preajustes, admite rutas de patrulla. 14. Vigilancia: posición preestablecida/escaneo de crucero. 15. Protección del motor: Protección de bloque rotacional para alta confiabilidad. |
Interfaces eléctricas | 1. (Interfaz de red): 1 x RJ45, 10/100 Base-T adaptable. 2. (Protocolos de red): Admite protocolos de red HTTP, HTTPS, FTP, SMTP, DNS, NTP, RTSP, RTCP, RTP, TCP, UDP, ICMP, DHCP; Admite protocolos ONVIF y GB28181. 3.(Desarrollo secundario): proporciona SDK gratuito para un desarrollo secundario fácil y conveniente. 4.(Interfaz física): Enchufe de aviación impermeable de aleación. |
Consumo de energía | 1. Fuente de alimentación: Equipado con un adaptador de corriente de entrada de amplio rango, CA 90 V a 305 V se convierte en CC 48 V. 2. Consumo de energía: consumo máximo de energía del tocadiscos ≤ 500 W, consumo de energía estable ≤ 150 W. |
Especificaciones ambientales | 1. Temperatura de funcionamiento: -40°C a +60°C 2. Temperatura de almacenamiento: -45°C a +70°C 3. Humedad: < 90% HR 4. Protección contra rayos: Circuitos de interfaz con protección contra sobretensiones incorporada, 6000 V 5. Resistencia a la pulverización de sal: pH de 6,5 a 7,2, pulverización continua durante 96 horas, sin cambios en la superficie 6. Grado de protección: Toda la unidad IP66 (IP67 para sellado de cámara de bolas) |
Peso & Dimensión | Dimensión : Ф480mm×H825mm Peso : ≤85 kg |
4 Dimensión
5. Casos de aplicación
Se utiliza principalmente para seguridad y defensa a baja altitud en ubicaciones clave como bases militares, aeropuertos, prisiones, industrias nucleares y químicas, defensa fronteriza y costera, centros de conferencias, edificios de oficinas, campos petroleros y depósitos de petróleo.
En los últimos años, las aplicaciones típicas en aeropuertos militares y civiles incluyen:
Contrasistemas aéreos no tripulados (CUAS):
2019: Aeropuerto Internacional Chengdu Shuangliu, Desfile de Seguridad del Día Nacional
2020: Aeropuerto Internacional de Hong Kong, Aeropuerto Internacional Daxing de Beijing
2021: CUAS de Defensa Aérea Civil en Hefei, Seguridad Anti-UAS para el Centenario del PCC
2022: Apoyo de seguridad CUAS a baja altitud para una unidad de Beijing, operaciones anti-UAS en Hong Kong BD
2023: CUAS montado en vehículos de Azerbaiyán, operaciones anti-UAS en Australia BD
Reconocimiento y seguimiento de imágenes térmicas y de luz visible.
Seguimiento de reconocimiento de ala fija, multirotor, pantalla de descripción general
reconocimiento de fondo complejo, seguimiento
identificación de aves, seguimiento
Proyecto aeroportuario anti-UAV
Proyecto anti-UAV de vigilancia de punto fijo
Sistema anti drones montado en vehículos
El proyecto anti-drones en un aeropuerto militar
Topografía y mapeo, detección y seguimiento de drones
Plataforma de gestión
