FSTH-CCZ40
1. Introducción del producto

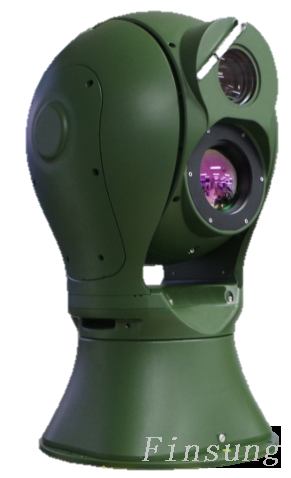

La cámara FSTH-CCZ40, una torreta electroóptica refrigerada de doble banda, es un sistema de detección electroóptica de larga distancia desarrollado y diseñado de forma independiente por Fanshuang Technology . Integra cámaras de luz visible de alta definición, cámaras termográficas no refrigeradas y otros módulos de detección multiespectral, logrando así funciones como descubrir, localizar, rastrear, identificar y rastrear objetivos en todas las condiciones climáticas y en todo momento. Puede usarse ampliamente en áreas y objetivos clave, como defensa fronteriza, bases militares, aeropuertos, puertos e instalaciones nucleares y bioquímicas para una seguridad integral.
Este producto adopta un diseño esférico, resistente a fuertes vientos, baja vibración, imágenes estables y claras. El diseño estructural superior e inferior de tipo dividido permite el embalaje y transporte independientes, dispersando el peso de toda la máquina, mejorando en gran medida la transportabilidad del producto en entornos de terreno complejos. El diseño modular permite una configuración flexible de canales de detección y configuraciones ópticas según los requisitos del cliente, satisfaciendo así las necesidades de detección, identificación y reconocimiento en diversas condiciones climáticas, como oscuridad, niebla, lluvia y nieve. Utilizando tecnología integrada de procesamiento y fundición a presión, la estructura es rígida, liviana y está bien sellada. La cámara de bolas llena de nitrógeno alcanza un nivel de protección IP67, lo que garantiza un funcionamiento fiable en entornos exteriores hostiles durante períodos prolongados.
2. Características del producto
- Fuerte capacidad de carga: capaz de acomodar cámaras de luz visible de gran aumento y cámaras termográficas de gran apertura para lograr una observación de objetivos de largo alcance.
- Amplio espectro de detección: integra luz visible de alta definición e imágenes térmicas de onda larga. Las ventajas complementarias de la detección de doble banda, la detección activa y pasiva combinada y la convergencia del procesamiento de fusión de datos de múltiples fuentes permiten detectar objetivos durante todo el día y en cualquier condición climática, lo que garantiza necesidades de monitoreo integrales.
- Velocidad de respuesta rápida: velocidad de rotación de hasta 80°/s y aceleración de hasta 100°/s², lo que permite una captura y seguimiento rápidos de objetivos en movimiento con operaciones de inicio y parada rápidas.
- Amplia cobertura: rango de rotación horizontal de 0° a 360° y rango de rotación vertical de -90° a +90°, logrando una cobertura integral sin puntos ciegos.
- Alta precisión de control: utiliza codificadores de ángulo de precisión combinados con sistemas de servocontrol de circuito cerrado de alta precisión, logrando una precisión de posicionamiento de hasta 0,02°. Equipado con una unidad de procesamiento de imágenes de alto rendimiento y un mecanismo de control de enfoque de alta precisión, que permite un enfoque automático preciso.
- Rendimiento de seguimiento superior: incorpora varios algoritmos avanzados de seguimiento y captura de objetivos diseñados con un módulo de seguimiento automático, complementado con un servocontrol de alta precisión, lo que garantiza un seguimiento estable con una precisión de seguimiento de ±0,5 mrad durante vuelos rápidos y procesos de cambio de dirección.
- Alto grado de inteligencia: con un software de gestión backend de desarrollo propio, implementa sin esfuerzo funciones como alarmas de puntos de acceso, alarmas de intrusión de área, alarmas de cruce de límites, seguimiento de objetivos, identificación de objetivos pequeños de largo alcance, enlace de radar, unión panorámica y posicionamiento con zoom 3D, mejorando significativamente el nivel no tripulado, automático e informatizado del sistema.
- Múltiples protecciones redundantes: el monitoreo de temperatura interna y los descongeladores industriales direccionales mejoran la confiabilidad del sistema.
- Fuerte adaptabilidad ambiental: la cámara de bolas sellada llena de nitrógeno logra un índice de protección IP67, recubrimientos resistentes a la corrosión de alto rendimiento en la carcasa exterior y una selección de conectores altamente resistentes a la corrosión, lo que garantiza un funcionamiento estable a largo plazo del producto en entornos exteriores hostiles.
Artículo | FSTH-CCZ40 |
Distancia de trabajo | Para objetivo de drone de 0,3 m x 0,3 m ， distancia de seguimiento visible ≥4 000 m , distancia de identificación ≥ 3000 m ，distancia de seguimiento térmico ≥ 3000 m ，distancia de identificación ≥ 1500 m |
Térmico | 1. Detector: Detector MCT de matriz de plano focal refrigerado (FPA) 2. de onda: 3,7 Longitud 4.8～ μm 3. NETD (diferencia de temperatura equivalente al ruido): 20 mK 4. Lente: 22 ～ 450 mm 5. Control de lente: zoom eléctrico; enfoque manual/automático, algoritmo de enfoque activo adaptativo 3A, admite múltiples modos de disparo, preciso y de alta velocidad; Modo 3CAM con estructura óptica AS+DOE, alta transmitancia infrarroja, sin desenfoque ni desviación del eje durante el zoom 6. Polaridad de pseudocolor: 16 imágenes de pseudocolor, dos polaridades: negro térmico/blanco cálido 7. Parámetros de imagen: control automático de ganancia AGC, brillo, ajuste de contraste 8. Protección contra el deslumbramiento: soporta la resistencia a la luz solar 9. Matriz de detectores: 640×512 |
Visible | 1. Tipo de sensor: CMOS retroiluminado con nivel de luz ultrabaja 2. Iluminación mínima: Color: 0,0005Lux; Blanco y negro: 0,0001 lux; 0Lux (HIERRO) 3. Lente: 11 ～ 860 mm, millones de zoom eléctrico de alta definición; Enfoque manual/automático, algoritmo de enfoque activo adaptativo 3A 4. Procesamiento de imágenes: Admite balance de blancos, obturador electrónico, acumulación de fotogramas, compensación de contraluz, supresión de reflejos, reducción de ruido digital 2D/3D, estabilización de imagen electrónica, amplio rango dinámico 5. Resolución de imagen: 1080P (1920x1080) 6. Admite penetración de niebla electrónica y penetración de niebla óptica. 7. Análisis inteligente: Admite detección de intrusiones, detección de líneas cruzadas, detección de área de entrada/salida, detección de movimiento, detección persistente |
Servo giradiscos | 1. Estructura: diseño de superficie esférica, multidimensional de forma libre, baja resistencia al viento, fuerte antivibración, soporta hasta 12 vientos fuertes 2. El diseño de dos ejes y dos marcos, diseño dividido superior e inferior, se puede empaquetar de forma independiente para transporte y montaje rápido. 3. Ventanas: Ventanas dobles/triples, pueden llevar simultáneamente 2/3 tipos de bandas de sensores, con limpiaparabrisas incorporados 4. Rango horizontal: rotación continua N×360°, bloqueado mecánicamente después de un corte de energía 5. Rango de paso: -90 ° ~ +90 ° , con función de límite suave, programable 6. Velocidad de rotación: Horizontal 0,01 °~ 80° /s, Paso 0,01 °~ 60° /s 7. Aceleración: Horizontal 100°/s2, Inclinación 100°/s2 8. Adaptación de velocidad: función de velocidad variable de detección inteligente, compatible con la función adaptativa de velocidad de longitud focal de la lente 9. Modo de accionamiento: utiliza accionamiento directo de motor síncrono de imán permanente de tierras raras de alto par, arranque/parada rápidos 10. Precisión de posicionamiento: mejor que 0,02° 11. Tiempo de posicionamiento: menos de 4 s 12. Configuración de punto cero: admite configuración de punto cero horizontal y de paso 13. Crucero preestablecido: 256, admite ruta de crucero 14. Ver: escaneo preestablecido/crucero 15. Protección del motor: Protección contra pérdida de la mesa giratoria, alta confiabilidad |
Interfaces eléctricas | 1. Interfaz de red: 1 x RJ45, 10/100 Base-T adaptable 2. Protocolos de red: admite protocolos de red HTTP, HTTPS, FTP, SMTP, DNS, NTP, RTSP, RTCP, RTP, TCP, UDP, ICMP, DHCP; Soporta protocolos ONVIF y GB28181. 3. Desarrollo secundario: proporciona SDK gratuito, fácil de usar o conveniente para el desarrollo secundario 4. Interfaz física: enchufe de aviación impermeable de aleación |
Consumo de energía | 1. Fuente de alimentación: Equipado con un adaptador de corriente de entrada ultraancho, AC90V a 305V convertido a DC48V 2. Consumo de energía: consumo máximo de energía del tocadiscos ≤ 500 W, consumo de energía estable ≤ 150 W |
Adaptabilidad ambiental | 1. Temperatura de funcionamiento: -40°C a +60°C 2. Temperatura de almacenamiento: -45°C a +70°C 3. Humedad: <90% RH 4. Protección contra rayos: los circuitos de interfaz tienen protección contra sobretensiones incorporada y soportan hasta 6000 V. 5. Resistencia a la pulverización de sal: No se observaron cambios después de la pulverización continua durante 96 horas a un pH de 6,5 a 7,2. 6. Nivel de protección: La estanqueidad de la cámara esférica cumple con el estándar IP67 |
Tamaño y peso | Tamaño : Ф480mm×H825mm Peso : ≤85 kg |
4.Diagrama de tallas
5. Casos de aplicación
Se utiliza principalmente para seguridad y defensa a baja altitud en ubicaciones clave como bases militares, aeropuertos, prisiones, industrias nucleares y químicas, defensa fronteriza y costera, centros de conferencias, edificios de oficinas, campos petroleros y depósitos de petróleo.
En los últimos años, las aplicaciones típicas en aeropuertos militares y civiles incluyen:
Contrasistemas aéreos no tripulados (CUAS):
2019: Aeropuerto Internacional Chengdu Shuangliu, Desfile de Seguridad del Día Nacional
2020: Aeropuerto Internacional de Hong Kong, Aeropuerto Internacional Daxing de Beijing
2021: CUAS de Defensa Aérea Civil en Hefei, Seguridad Anti-UAS para el Centenario del PCC
2022: Apoyo de seguridad CUAS a baja altitud para una unidad de Beijing, operaciones anti-UAS en Hong Kong BD
2023: CUAS montado en vehículos de Azerbaiyán, operaciones anti-UAS en Australia BD
Reconocimiento y seguimiento de imágenes térmicas y de luz visible.
Seguimiento de reconocimiento de ala fija, multirotor, pantalla de descripción general
reconocimiento de fondo complejo, seguimiento
identificación de aves, seguimiento
Proyecto aeroportuario anti-UAV
Proyecto anti-UAV de vigilancia de punto fijo
Sistema anti drones montado en vehículos
El proyecto anti-drones en un aeropuerto militar
Topografía y mapeo, detección y seguimiento de drones
