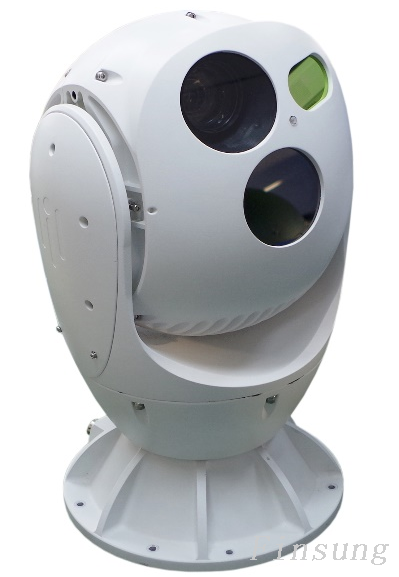

FSTH-UNEOS01
1 Introducción a la producción
El plato giratorio electroóptico modelo FSTH-UNEOS01 es desarrollado de forma independiente por Fanshuang Technology . Es un completo sistema electroóptico de detección y seguimiento diseñado específicamente para la seguridad a baja altitud en ubicaciones clave como bases militares, instalaciones nucleares y bioquímicas, defensas fronterizas y costeras, centros de conferencias, edificios de oficinas, prisiones y aeropuertos. El sistema incorpora módulos de detección multiespectral que incluyen cámaras de luz visible de alta definición, dispositivos de imágenes térmicas refrigerados/no refrigerados e iluminadores láser. Estos se combinan con módulos inteligentes de detección y seguimiento de objetivos para detectar, rastrear, identificar y proporcionar alerta temprana de manera efectiva sobre drones de ala fija y giratoria de tamaño pequeño y mediano para el consumidor.
La plataforma giratoria electroóptica se puede utilizar de forma independiente o integrada con equipos de radar, dispositivos pasivos de detección de espectro y equipos de interferencia de radio para formar un sistema automático de defensa contra drones. Garantiza la seguridad a baja altitud para áreas críticas, funcionando eficazmente tanto de día como de noche, en todas las condiciones climáticas.
l Velocidad de rotación rápida: el sistema presenta una velocidad de rotación de hasta 80° por segundo y una aceleración de hasta 100° por segundo al cuadrado. Permite un arranque y parada rápidos y un funcionamiento fluido, lo que facilita la captura y el seguimiento de objetivos que se mueven rápidamente.
l Amplia cobertura: con un rango de rotación en azimut de 0° a 360° y un rango de rotación en elevación de -35° a +90°, el sistema proporciona una detección perfecta y una cobertura integral sin puntos ciegos.
l Alta precisión de control: equipado con un codificador de ángulo preciso y un sistema de servocontrol de circuito cerrado de alta precisión, la precisión de posicionamiento es mejor que 0,02°. La unidad de procesamiento de imágenes de alto rendimiento combinada con un mecanismo de control de enfoque de alta precisión garantiza un enfoque automático preciso.
l Rendimiento de seguimiento superior: el sistema utiliza varios algoritmos avanzados de seguimiento y adquisición de objetivos en su módulo de seguimiento automático, complementados con un servocontrol de alta precisión, lo que garantiza un seguimiento estable de los objetivos incluso durante movimientos rápidos y cambios de dirección.
l Alto nivel de inteligencia: admite funciones como detección de intrusión de objetivos, detección de movimiento y detección de comportamiento anormal, y ofrece clasificación y reconocimiento de objetivos, alertas de puntos de acceso, vinculación de radar y posicionamiento de zoom 3D. Estas características mejoran significativamente los niveles de automatización, inteligencia e informatización del sistema.
l Fuerte adaptabilidad ambiental: fabricado con una aleación de aluminio de alta resistencia y con tecnología de protección de doble capa para componentes internos y externos, el sistema ofrece protección IP66 contra la lluvia, el polvo, la corrosión y las interferencias electromagnéticas, lo que lo hace adecuado para uso a largo plazo en ambientes exteriores hostiles.
Artículo | FSTH-UNEOS01 | |
luz visible | Sensor | Sensor CMOS de 1/2,8″ |
Resolución | 1920×1080 | |
Iluminación | Color: 0,02 Lux @ (F1.2, AGC activado), Blanco y negro: 0,002 Lux @ (F1.2, AGC activado) | |
Lente | Lente de alta definición de 8 mm a 320 mm, zoom motorizado, enfoque manual/automático | |
Formato de vídeo | LVDS/H.264/H.265 | |
Mejora de imagen | Admite amplio rango dinámico, fuerte supresión de luz, estabilización de imagen electrónica, reducción de ruido digital, balance de blancos automático, etc. | |
Desempañar | Admite desempañamiento dual óptico/electrónico | |
Térmico | Rango de operación | Para Traget de 0,3 m * 0,3 m ，Distancia de detección ≥ 1000 m ，Distancia de seguimiento ≥ 500 m ，Distancia de identificación ≥ 150 m |
Detector | Matriz de plano focal no refrigerado de óxido de vanadio (VOx) | |
Resolución | 640×512 | |
Banda sensora | Infrarrojos de onda larga de 8 μm ~ 14 μm | |
Lente | Zoom continuo de 25 mm ~ 75 mm | |
NETO | ≤30 mk ( @25 ℃ F1.0 ) | |
Formato de vídeo | LVDS/H.264/H.265 | |
Control de lentes | Zoom motorizado, enfoque manual/automático | |
Calibración | Calibración automática/manual/de fondo | |
Polaridad Pseudo-Color | Negro intenso/Blanco intenso y 16 paletas de pseudocolores | |
Ajuste de imagen | Admite brillo, contraste, corrección gamma y otros ajustes de parámetros | |
zoom digital | Zoom digital de 1×–8×, compatible con visualización síncrona global | |
Alerta de punto de acceso | Apoyo | |
Fuerte protección de la fuente de calor | Apoyo | |
Gestión del estado del sistema | Admite la grabación y consulta del índice de salud central; Temperatura del detector, temperatura ambiente, temperatura límite, tiempo de funcionamiento acumulado, recuento de encendido/apagado, recuento de obturadores | |
Iluminación láser | Fuerza | 5W |
Longitud de onda | 808nm±5nm | |
Lente láser | Lente láser f30-Ф30 | |
Homogeneización del haz | Tecnología de superhomogeneización del grupo de lentes de alta definición GHT-II, uniformidad del haz superior al 92% | |
Servocontrol | Tecnología de control de ángulo de iluminación paso a paso digital DSS, compatible con control automático de coincidencia de campo de visión de luz visible | |
Control de iluminación | Fotoeléctrico automático/encendido/apagado forzado | |
Servo giratorio | Estructura externa | Esférico, dos ejes y dos marcos. |
Ver ventana | Ventanas de vista doble/múltiple | |
Rango de rotación | Rotación continua horizontal de 360°, inclinación de -35° a +90° | |
interruptor de límite | Paso con función de límite suave, programable | |
Ajuste de posición cero | Admite la configuración de puntos cero horizontales y de paso | |
Velocidad de rotación | Velocidad horizontal de 0,01°/s a 80°/s, velocidad de paso de 0,01°/s a 60°/s | |
Aceleración | Aceleración ≥ 100°/s² | |
Precisión de posicionamiento | Mejor que 0,02° | |
Posición preestablecida | No menos de 255 ajustes preestablecidos | |
Escaneo de ruta | Admite crucero de puntos preestablecidos, escaneo de líneas, escaneo de cáscara de manzana; velocidad de escaneo ajustable | |
Protección activa | Protección de filtro de potencia dual, diseño redundante con fuente de alimentación de modo dual CA/CC, diseño de control de temperatura automático interno, protección contra sobretensiones contra rayos y protección contra atascos en el tocadiscos. | |
Modo de conducción | Utilizando accionamiento directo del motor de torsión, arranque y parada de alta velocidad, seguimiento de varillaje suave y sin interrupciones con radar | |
Seguimiento | Método de seguimiento | Seguimiento de hardware integrado de front-end o seguimiento de software de back-end opcional |
Modo de seguimiento | Seguimiento manual y automático, admite conexión de radar | |
Cambio de vídeo | Seguimiento de conmutación de vídeo digital infrarrojo/luz visible de alta definición digital | |
Función de seguimiento | Múltiples algoritmos de seguimiento integrados, admiten detección de múltiples objetivos, captura automática, manejo de oclusión breve, etc. | |
Análisis inteligente (opcional) | Método de implementación | Módulo de análisis inteligente integrado de front-end o software de análisis de back-end |
Detección de comportamiento anormal | Admite detección de intrusión regional, detección de intrusión transfronteriza, detección de movimiento, detección de crucero, así como detección de merodeo, detección de agregación, detección persistente y detección de movimiento inverso | |
Reconocimiento de clasificación | Admite el reconocimiento de clasificación de objetivos como humanos, vehículos, drones, etc. (se requiere asistencia del cliente con el conjunto de datos) | |
Adaptabilidad ambiental | Temperatura de funcionamiento | -40°C a +60°C |
Humedad | <95%RH - Humedad: | |
Protección contra sobretensiones | Potencia 4000 V, señal de vídeo de comunicación 2000 V. | |
Resistencia al moho | Cumple con los requisitos de GJB150.10A-2009 para pruebas de moldes. | |
Resistencia al viento | Velocidad del viento de funcionamiento: Grado 8, velocidad del viento de seguridad: Grado 12 | |
Resistencia a la niebla salina | Funciona normalmente en prueba continua de niebla salina durante 96 horas a pH de 6,5 a 7,2 | |
tasa de propiedad intelectual | IP66 | |
otros | Modo de uso | Instalación fija (tipo convencional) / Instalación montada en vehículo (tipo reforzado) |
Interfaz | 1 interfaz de red RJ45, 1 interfaz de fuente de alimentación DC24V | |
Protocolo de comunicación | Admite TCP/IP, HTTP, RTP, RTSP, PPPoE, DNS, FTP; admite protocolos de red como ONVIF 2.0, GB28181 | |
Detección de fallos | Admite autoprueba de encendido, consulta de estado y retroalimentación de códigos de falla | |
Transmisión de datos | Funciones de posicionamiento y retroalimentación en tiempo real/consulta para el ángulo del campo de visión de la lente, relación de zoom, valores de ZOOM/ENFOQUE y ángulo de giro/inclinación | |
Fuente de alimentación | Admite funciones de consulta/retroalimentación y posicionamiento en tiempo real para ángulos horizontales y de inclinación | |
Consumo total de energía | CA 220 V ± 20 %, 50 Hz | |
peso total | Consumo máximo de energía≤500W, consumo de energía estable≤150W | |
Dimensions | ≤18kg (tipo reforzado ≤20kg) | |
Productos de apoyo | Ф280mm×H430mm (tipo reforzado Ф280mm×H460mm) | |

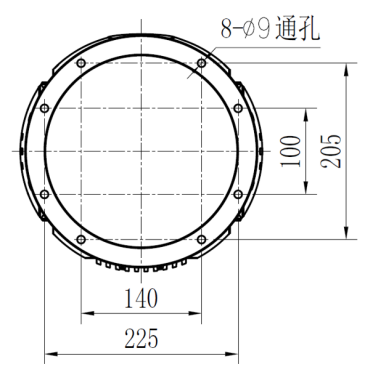

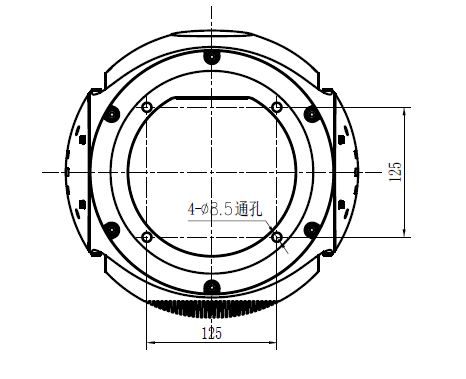

4 dimensiones

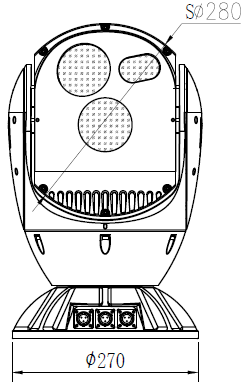

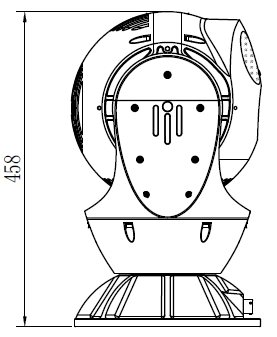

(Tipo ordinario) Tamaño

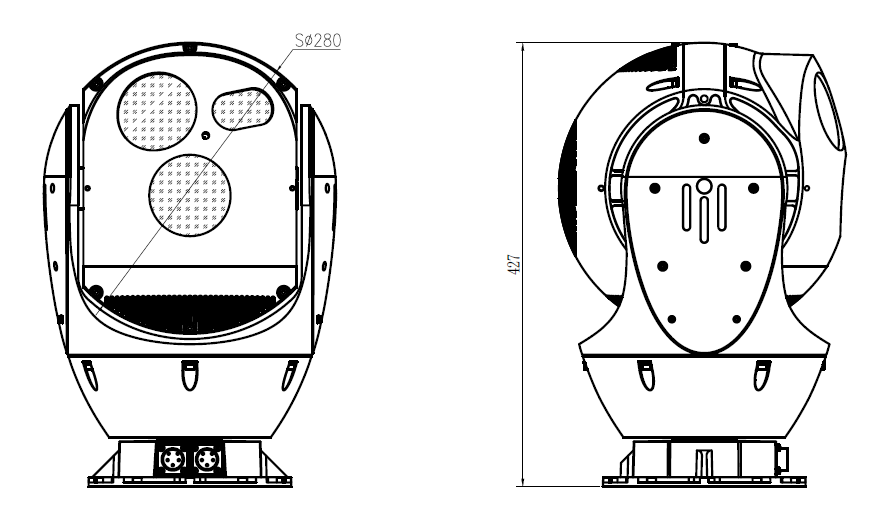

(tipo reforzado) Tamaño
5. Casos de aplicación
Se utiliza principalmente para seguridad y defensa a baja altitud en ubicaciones clave como bases militares, aeropuertos, prisiones, industrias nucleares y químicas, defensa fronteriza y costera, centros de conferencias, edificios de oficinas, campos petroleros y depósitos de petróleo.
En los últimos años, las aplicaciones típicas en aeropuertos militares y civiles incluyen:
Contrasistemas aéreos no tripulados (CUAS):
2019: Aeropuerto Internacional Chengdu Shuangliu, Desfile de Seguridad del Día Nacional
2020: Aeropuerto Internacional de Hong Kong, Aeropuerto Internacional Daxing de Beijing
2021: CUAS de Defensa Aérea Civil en Hefei, Seguridad Anti-UAS para el Centenario del PCC
2022: Apoyo de seguridad CUAS a baja altitud para una unidad de Beijing, operaciones anti-UAS en Hong Kong BD
2023: CUAS montado en vehículos de Azerbaiyán, operaciones anti-UAS en Australia BD

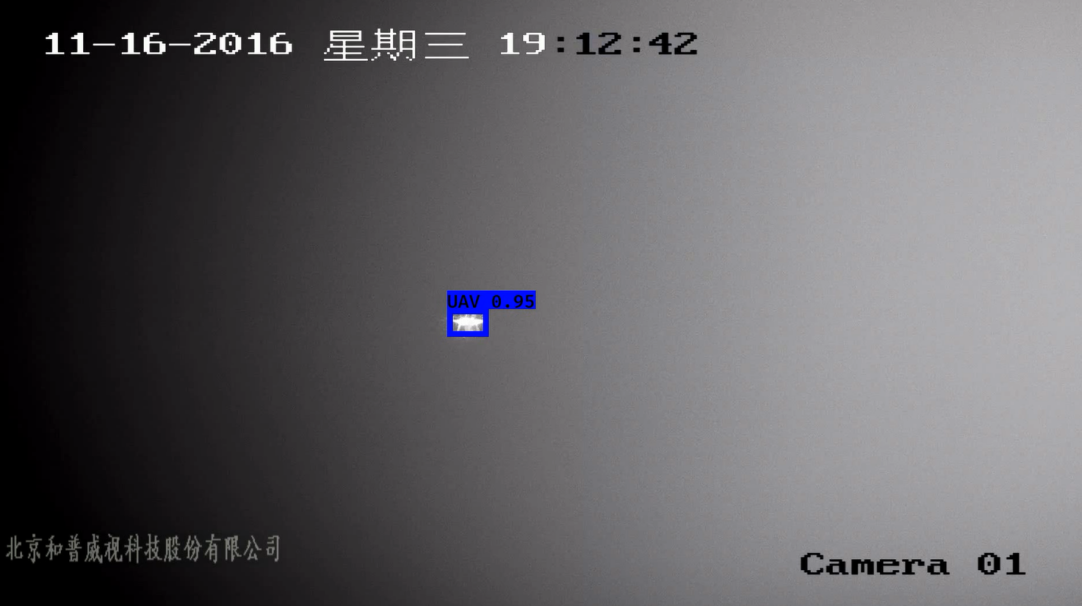

control de drones

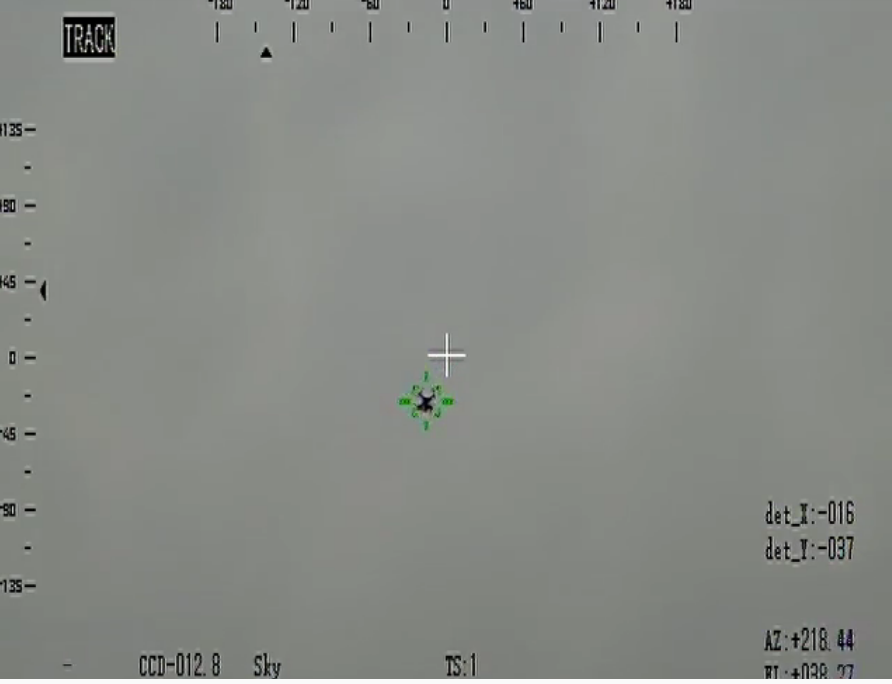

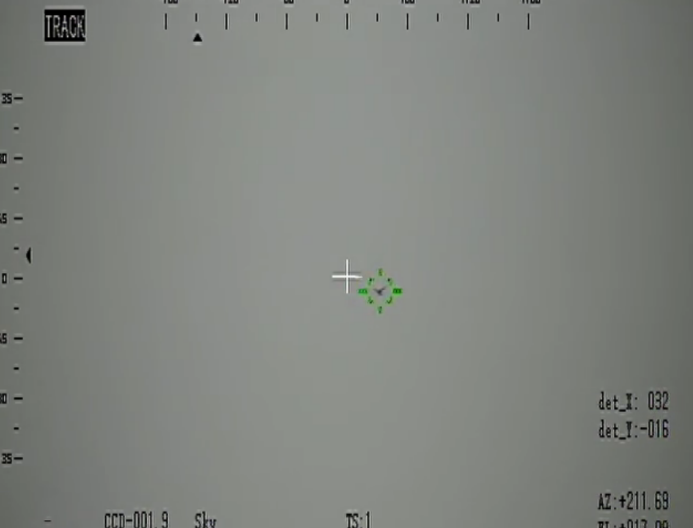

Seguimiento térmico

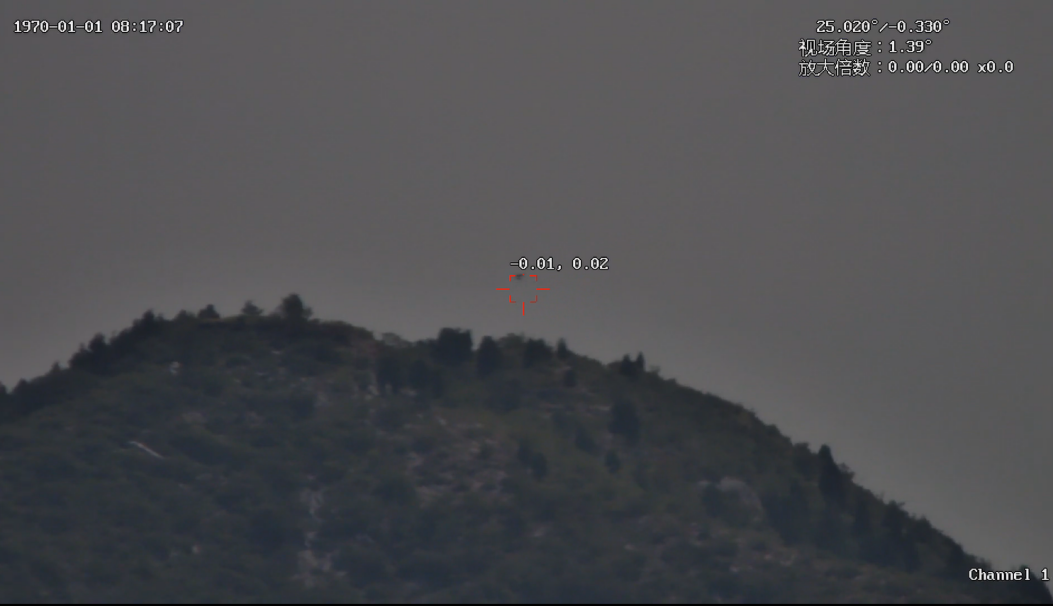

Seguimiento con drones en el Día Nacional

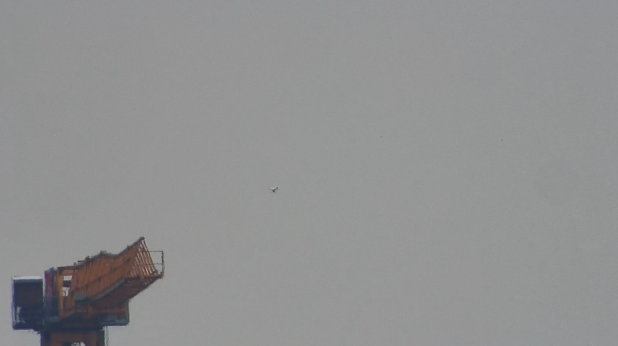

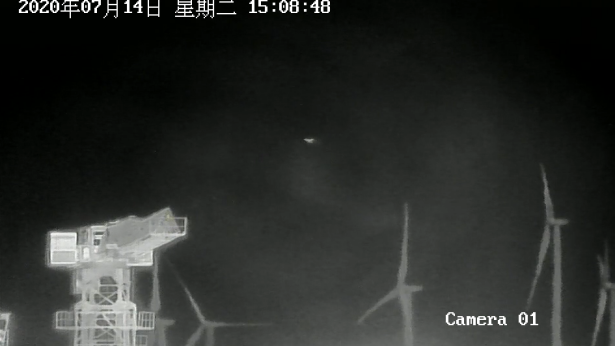

seguimiento de fondo complejo

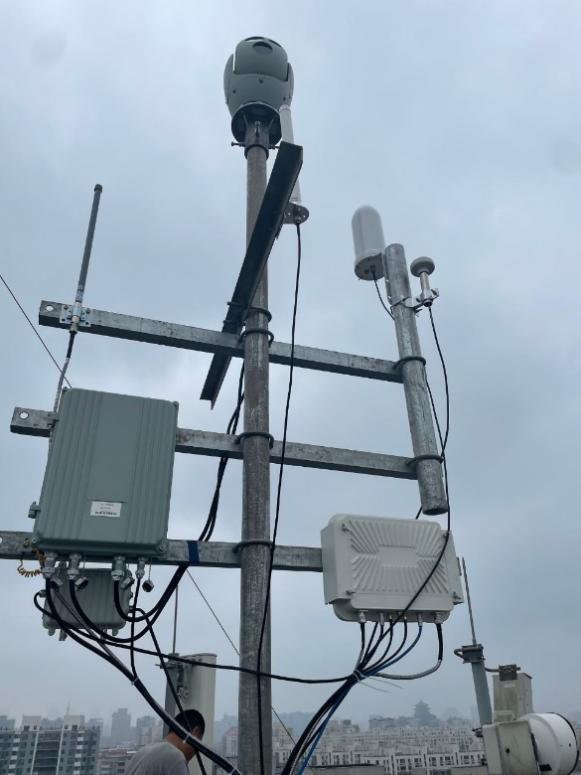

Monitoreo con drones a larga distancia

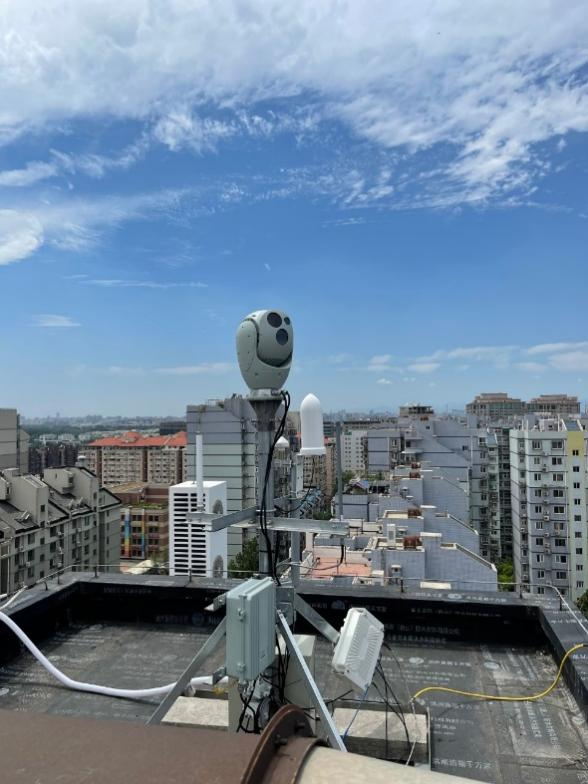

Protección de seguridad a baja altitud durante los eventos del Día Nacional
Medidas de seguridad para la celebración del 70 aniversario de la fundación del Partido
Sistema anti drones montado en vehículos en el aeropuerto

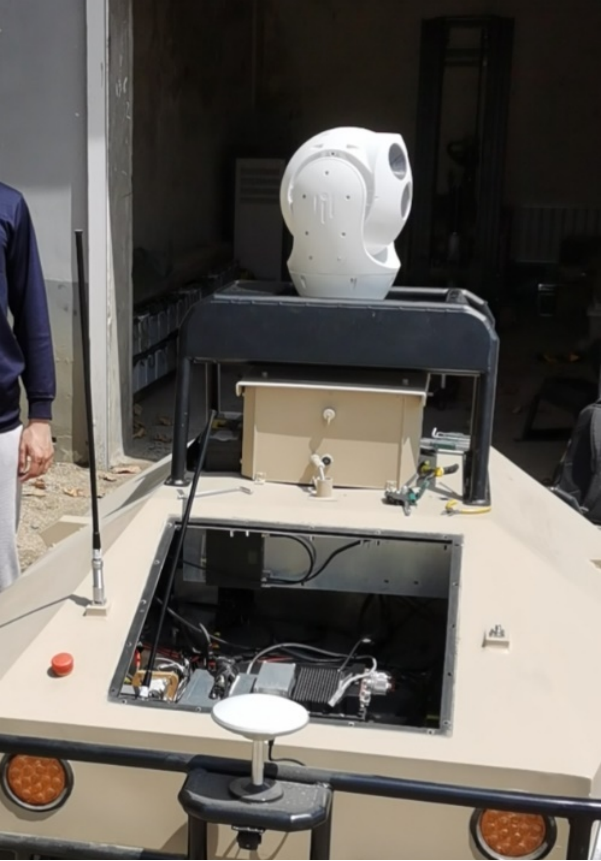

Sistema anti drones montado en vehículos
5 Composición del sistema
